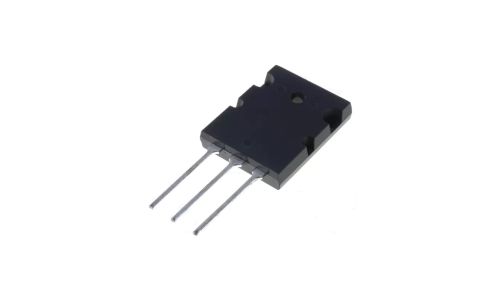

Tranzistor PNP de putere 230V 15A 150W , 2SA1943-O-Q

Descriere:

2SA1943 este un tranzistor bipolar (PNP) de mare putere, utilizat frecvent in etajele de iesire ale amplificatoarelor audio de inalta fidelitate. Complementar cu tranzistorul NPN 2SC5200, ofera performanta ridicata atat in aplicatii audio cat si in comutatie de putere.

Specificatii:

Polaritate PNP

V_{CEO} (tensiune maxima) –230 V (minim), unele versiuni –250 V

Curent colector continuu (Iₙ) –15 A (sau –17 A in versiunea FJL4215)

Putere disipata (Pₙ) 150 W (cu disipare termica adecvata)

Frecuencia de tranzitie (fₜ) ~30 MHz

Castig in curent (hFE) 55–160 la Iₙ = 1 A, Vₙ = –5 V

Saturatie Vₙ(sat) –3 V la Iₙ = 8 A

Tensiune BE –1,0 … –1,5 V la Iₙ = 7 A

Temp. de functionare –55 … +150 °C

Pachet TO‑3P(L) (Through‑Hole), cu pinare B‑C‑E
