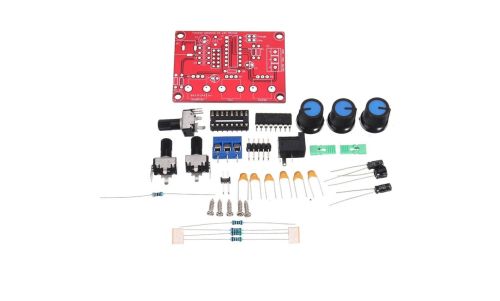

Kit modul generator de semnal DIY 1Hz-1MHz XR2206 OKN429-26

Specificatii:

Tensiune de alimentare: 9-12V DC;
Forme de unda: dreptunghiular, sinusoid si triunghi;
Impedanta: 600 Ohm + 10%;
Frecventa: 1Hz - 1MHz.

Unda sinusoidala:

Amplitudine: 0 - 3V la intrare 9V DC;
Distorsiune: mai putin de 1% (la 1 kHz);
Planeitate: +0,05dB 1Hz - 100kHz.

Unda dreptunghiulara:

Amplitudine: 8V (fara sarcina) la intrare de 9V DC;
Timp de crestere: mai puțin de 50 ns (la 1 kHz);
Timp de cadere: mai puțin de 30 ns (la 1 kHz);
Simetrie: mai puțin de 5% (la 1 kHz).

Unda triunghiulara:

Amplitudine: 0 - 3V la intrare 9V DC;
Liniaritate: mai puțin de 1% (până la 100 kHz) 10 mA.
