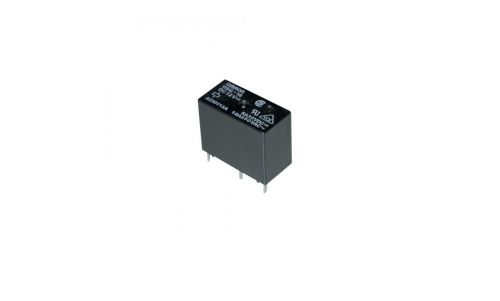

Releu electromagnetic 12VDC 10A SPDT THT G5Q-14-12VDC

Descriere:


Releul electromagnetic 12VDC 10A SPDT THT G5Q-14-12VDC este un dispozitiv robust si fiabil, proiectat pentru a comuta circuite de curent continuu (DC) cu o tensiune nominala de 12 volti si o capacitate maxima de curent de 10 amperi. Acesta face parte din categoria releelor de transfer cu o singura pozitie dubla (SPDT), ceea ce inseamna ca are un singur contact comun si doua contacte de comutare.

Caracteristici cheie:


Alimentare la 12VDC: Releul este proiectat pentru a fi alimentat cu o tensiune de 12 volti curent continuu (DC), ceea ce il face compatibil cu o gama larga de aplicatii care utilizeaza aceasta tensiune.
Capacitate de comutare de 10A: Releul poate comuta circuite cu o capacitate de curent de pana la 10 amperi, oferind o capacitate de comutare adecvata pentru majoritatea aplicatiilor electronice.
Configuratie SPDT: Configuratia SPDT (Single Pole Double Throw) a releului inseamna ca are un singur contact comun si doua contacte de comutare. Acest lucru ofera flexibilitate in comutarea intre doua circuite separate.
Tehnologie THT: Releul este proiectat pentru montajul prin gauri tehnologice prin orificiile placii de circuit imprimate (THT - Through-Hole Technology), ceea ce faciliteaza instalarea sa pe o placa de circuit sau pe un suport de montaj.
Fiabilitate si durabilitate: Releul este construit pentru a fi robust si fiabil in conditii de functionare continua si in medii variate. Acesta utilizeaza materiale de inalta calitate si are o constructie solida pentru a asigura o functionare stabila pe termen lung.
Aplicatii variate: Datorita capacitatii sale de comutare si a compatibilitatii cu tensiunea de 12VDC, acest releu este potrivit pentru o gama larga de aplicatii, inclusiv in domeniul electronic, industrial, automotive si al sistemelor de control.

Specificatii:


Producator: OMRON Electronic Components;
Tip releu: electromagnetic;
Configuratie pini: SPDT;
Tensiune nominala bobina: 12V DC;
Curent max.contacte: 10A;
Sarcina admisibila contacte AC @R (la sarcina rezistiva): 10A / 250V AC;
Sarcina admisibila contacte DC @R (la sarcina rezistiva): 5A / 30V DC;
Tensiune comutata: max. 30V DC, max. 277V AC;
Tip releu: miniaturale;
Montare: PCB;
Rezistenta bobina: 360Ω;
Timp actionare: 10ms;
Dimensiuni exterioare: 20,3x10,3x15,8mm;
Timp descarcare: 5ms;
Selectare putere prin bobina: 400mW;
Temperatura de lucru: -40...85°C;
Serie releu: G5Q-EU;
Rezistenta pini: 100mΩ;
Raster terminale: 2,54mm;
Curent bobina: 33,3mA;
Descriere carcasa: etansare ermetica.

Concluzie:


Releul electromagnetic 12VDC 10A SPDT THT G5Q-14-12VDC este o alegere excelenta pentru cei care cauta un dispozitiv fiabil si robust pentru comutarea circuitelor la tensiunea de 12 volti. Cu o capacitate de comutare de 10 amperi si o constructie durabila, acest releu este potrivit pentru diverse aplicatii in domeniul electronic, industrial si automotive.
